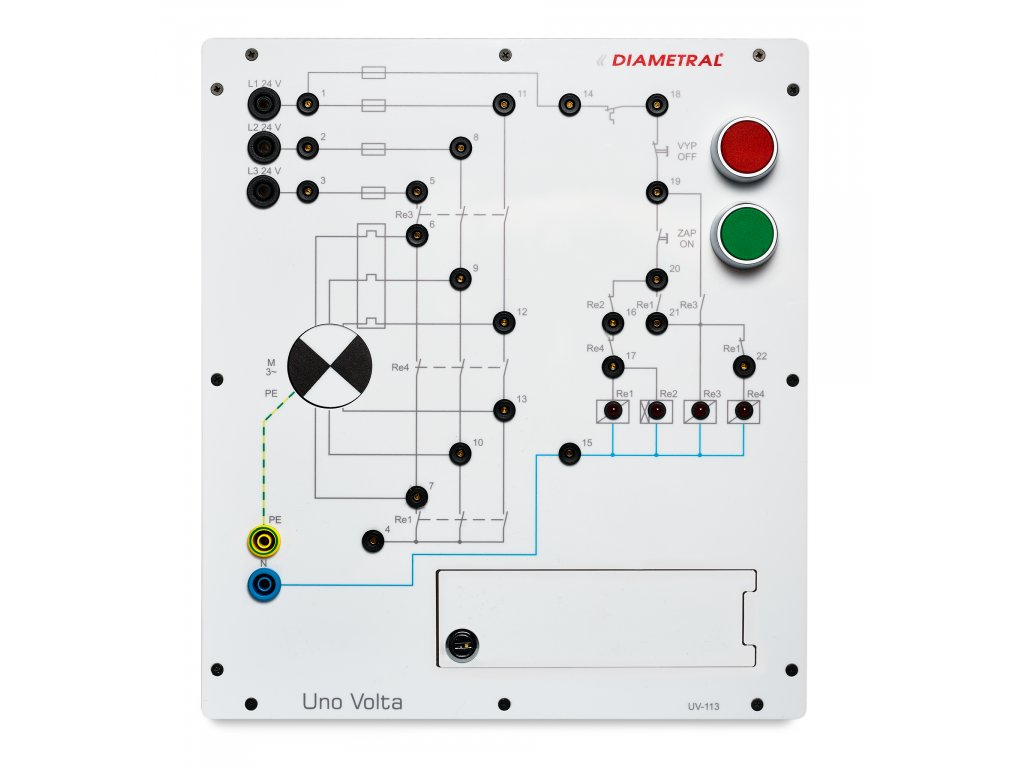

Výukový panel Uno Volta UV-113 AC elektromotor 3F se simulací poruch
Popis
Výukový panel UnoVolta umožňuje nasimulovat až 12 na praxi orientovaných chyb pro aplikace s třífázovými motory.
- Jednotlivé komponenty jsou integrovány v čelní desce.
- Ovládání tlačítky zap / vyp
- automatický rozeběh Y/D
- Napájení z externího zdroje
- Pod uzamykatelnými dvířky je umístěna sada přepínačů, které slouží k simulaci různých typů závad v obvodech zapojení třífázového elektromotoru
| Hmotnost | 9.6 kg |
| Číslo poruchy | Název poruchy |
| 1 | přerušená pojistka ovládání |
| 2 | přerušená pojistka L1 |
| 3 | přerušená pojistka L2 |
| 4 | přerušená pojistka L3 |
| 5 | nezapojený / nefunkční kontakt L1 stykače Re4 |
| 6 | nezapojený / nefunkční kontakt L2 stykače Re3 |
| 7 | nezapojený / nefunkční kontakt L3 stykače Re3 |
| 8 | nezapojený / nefunkční kontakt L3 stykače Re1 |
| 9 | nezapojená pracovní nula na cívky stykačů |
| 10 | tepelná ochrana vypnuta |
| 11 | obrácená funkce tlačítka ZAP |
| 12 | obrácená funkce tlačítka VYP |
| 13 | nezapojená / přerušená cívka stykače Re2 |
| 14 | nezapojený / nefunkční pomocný kontakt Re1 |
